Sistema a membrana a colonna in carburo di silicio
Il metodo di ultrafiltrazione a membrana con colonna in carburo di silicio è una tecnologia di separazione a membrana guidata dalla pressione. La sua filtrazione è guidata dalla differenza di pressione tra i due lati della membrana e si basa sul principio del setaccio meccanico.
Il processo di pulizia dell'ultrafiltrazione include sia il processo di pulizia fisica che quello di pulizia chimica. Il processo di pulizia fisica include il controlavaggio (BW) e il flusso di alimentazione (FF).
BW si riferisce al metodo che utilizza la direzione del flusso dell'acqua opposta alla direzione di produzione, in cui l'acqua di controlavaggio entra dall'estremità di produzione del modulo a membrana e il flusso dell'acqua passa attraverso i fori della membrana, il che può rimuovere gli inquinanti dallo strato profondo e dalla superficie dei fori della membrana; FF rimuove gli inquinanti residui dal controlavaggio e rilascia gas dai componenti della membrana.
Il processo di pulizia chimica include il controlavaggio chimico potenziato (CEB) e il clean in place (CIP). CEB e CIP utilizzano agenti chimici per rimuovere contaminanti come colloidi, materia organica e sali inorganici che si formano sulla superficie e all'interno delle membrane di ultrafiltrazione. Un aumento della frequenza e dell'intensità della pulizia è utile per una rimozione più accurata di vari inquinanti.
01 Modalità di funzionamento del sistema a membrana a colonna in ceramica al carburo di silicio
Il sistema di ultrafiltrazione a membrana con colonna in carburo di silicio può funzionare in più modalità, tra cui ingresso dal basso o dall'alto, filtrazione a fondo cieco o a flusso incrociato, a seconda della qualità dell'acqua in ingresso e dei requisiti dell'acqua di produzione.

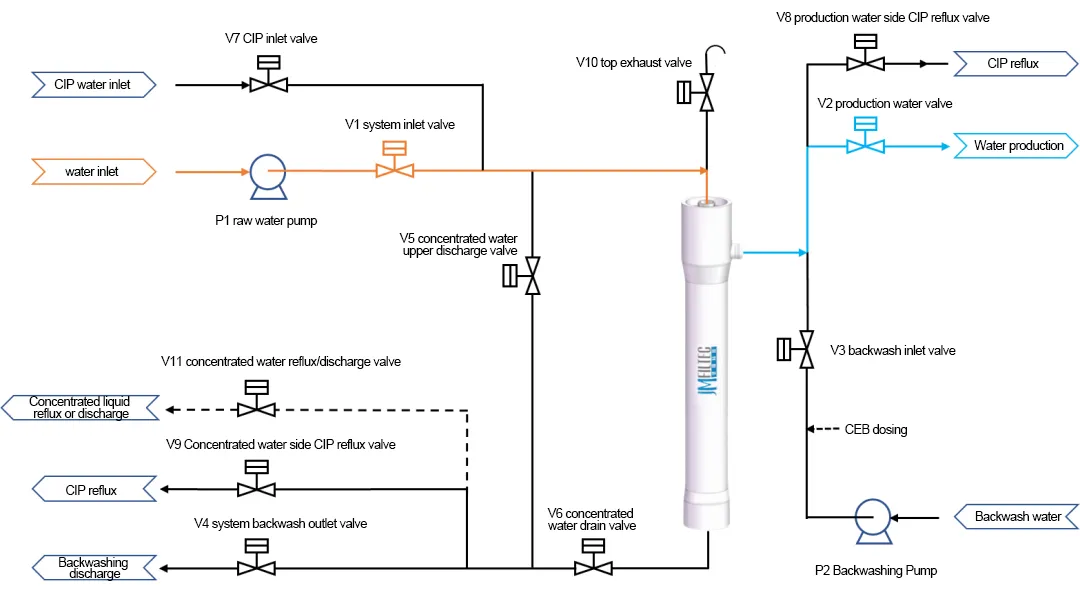

1. Ingresso inferiore, filtrazione a flusso incrociato/a fondo cieco

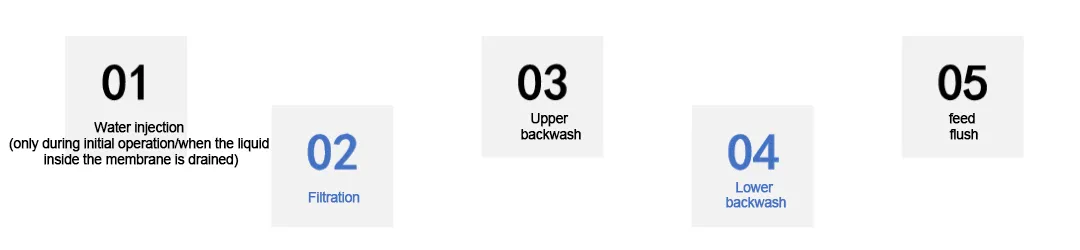

02 Processo di funzionamento del sistema a membrana a colonna in ceramica al carburo di silicio

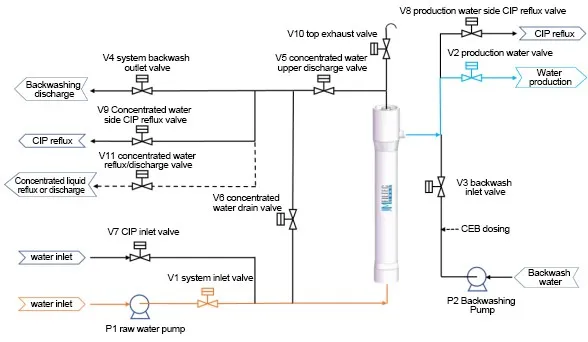

1. Iniezione d'acqua
Aprire la valvola di scarico superiore e introdurre acqua nella membrana di ultrafiltrazione in ceramica al carburo di silicio per svuotare l'aria dal sistema.
Tempistiche dell'operazione:
· Iiniziale operazione;
·Wquando il liquido all'interno della membrana viene drenato.
Durata dell'esecuzione: 2-3 minuti.
Fonte d'acqua: acqua in entrata.

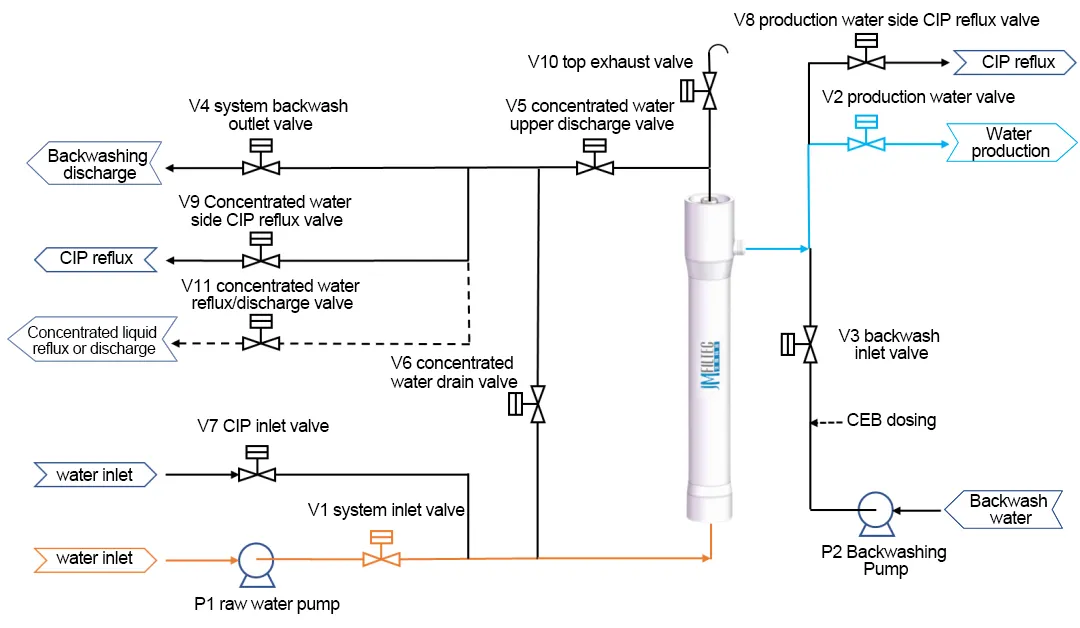

2. Filtrazione
L'acqua in entrata passa attraverso la membrana di ultrafiltrazione in ceramica al carburo di silicio e gli inquinanti vengono intercettati dalla membrana. L'acqua purificata esce dal lato di produzione. Man mano che la filtrazione procede, gli inquinanti si accumulano sulla superficie della membrana e la differenza di pressione trans-membrana (TMP) aumenta gradualmente fino al completamento della filtrazione e il sistema passa automaticamente al controlavaggio.
Tempistiche di funzionamento: l'iniezione dell'acqua o il lavaggio sono completati e la produzione di acqua riprende normalmente.
Durata dell'esecuzione: 20-60 minuti.
Fonte d'acqua: acqua in entrata.

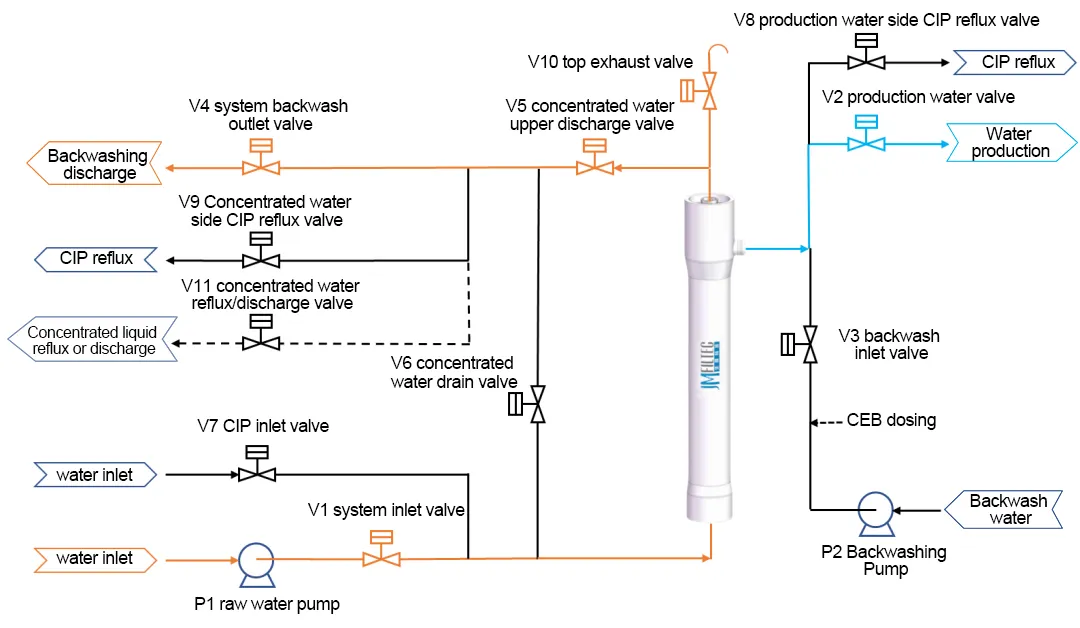

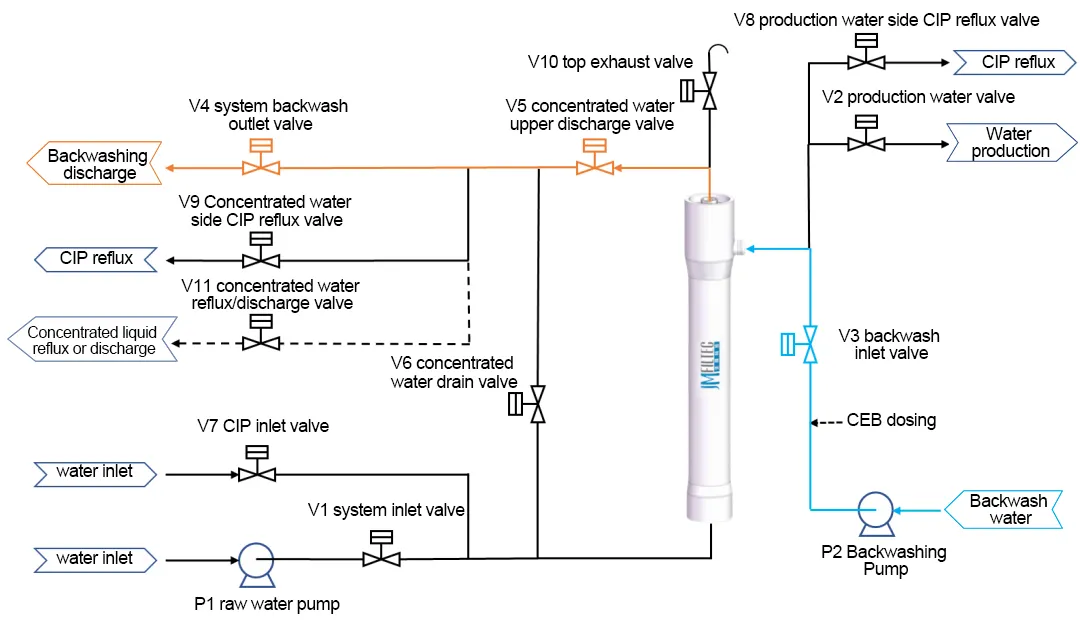

3. Lavaggio superiore
Dopo la filtrazione, l'acqua di controlavaggio entra nella membrana dall'uscita dell'acqua, passa attraverso il foro della membrana nella direzione opposta all'acqua di esercizio e viene scaricata dal sistema attraverso la valvola di scarico superiore; il controlavaggio superiore può pulire la zona superiore del componente della membrana.
Tempistiche di funzionamento: una volta completata la fase di filtraggio, il programma di controllo automatico passerà automaticamente al controlavaggio superiore.
Durata dell'esecuzione: 10-15s.
Fonte d'acqua: acqua prodotta.
4. Riscontro inferiore
Una volta completato il controlavaggio superiore, l'acqua di controlavaggio continua a scorrere in senso inverso attraverso i componenti della membrana dal lato dell'acqua di produzione e viene scaricata dal sistema attraverso la valvola di scarico inferiore. Il controlavaggio inferiore può pulire l'area inferiore del componente della membrana.
Tempistiche di funzionamento: una volta completato il controlavaggio superiore, passare direttamente al processo di controlavaggio inferiore.
Durata dell'esecuzione: 10-15s.
Fonte d'acqua: acqua prodotta.
5. Alimentazione a filo
Una volta completato il controlavaggio, l'acqua di lavaggio viene introdotta nel modulo membrana in direzione positiva per scaricare gli inquinanti solidi rimanenti dalla tubazione capillare. Non ci sarà produzione di acqua durante il processo di lavaggio.
Tempistiche di funzionamento: Dopo il completamento del controlavaggio inferiore.
Durata dell'esecuzione: 10-30 secondi.
Fonte d'acqua: acqua in entrata.
03 Operazione di pulizia chimica
01 Controlavaggio chimico potenziato (CEB)
CEB è il processo di aggiunta di sostanze chimiche all'acqua di controlavaggio per migliorare l'efficienza della pulizia. La sua frequenza può essere impostata in base al "tempo di funzionamento" o ai "tempi di ciclo di controlavaggio standard", solitamente ogni 12-72 ore.
Processo CEB:
·Il processo CEB comprende il controlavaggio convenzionale (selezione), l'aggiunta di agenti chimici per il controlavaggio, l'ammollo, il controlavaggio convenzionale e il lavaggio.
·CEB segue gli stessi passaggi del controlavaggio convenzionale, ma aggiunge una fase di ammollo di 10-20 minuti dopo l'aggiunta degli agenti chimici.
Agente CEB:
·Agente di pulizia standard: NaClO (300-1000ppm)
·Altri agenti alcalini: NaOH (utilizzato da solo o in combinazione con NaClO per regolare il pH 10-11)
·Agente acido: HCl (per la qualità dell'acqua soggetta a incrostazioni, regolare il pH 2-4)
PS: prima di eseguire il CEB, è necessario titolare e testare la torbidità dell'acqua di controlavaggio del CEB.
02 Manutenzione Pulizia in loco (mCIP)
mCIP è un processo di pulizia di manutenzione che estende il tempo di esecuzione continua tra due cicli di pulizia chimica. La sua frequenza può essere impostata in base a "tempo di esecuzione", "tempi di ciclo di controlavaggio standard" o "punto di attivazione TMP più alto".
Attenzione: prima e dopo l'esecuzione del mCIP sono necessari almeno 2 lavaggi e controlavaggi di routine.
Processo mCIP: (controlavaggio → lavaggio) Maggiore o uguale a 2 volte → avvio mCIP → ciclo → svuotamento sistema → (controlavaggio → lavaggio) Maggiore o uguale a 2 volte
Attenzione:
·All'inizio e alla fine sono necessari almeno 2 cicli di controlavaggio e lavaggio.
·Il processo mCIP di cui sopra è una pulizia ciclica di un agente, mentre il secondo agente viene pulito ripetendo il passaggio mCIP dall'inizio.
03
CIP (pulizia in loco)
Pulizia in loco (CIP)

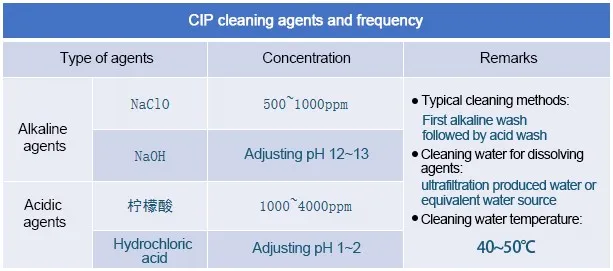

CIP è un processo di pulizia che ripristina la permeabilità di una membrana a uno stato pulito e la sua frequenza è influenzata dalla qualità dell'acqua di alimentazione. Di solito viene eseguito ogni 1-3 mesi, impiegando 4-8 ore ogni volta.
Attenzione:
·Prima e dopo l'esecuzione della pulizia CIP, sono necessari almeno 2 lavaggi e controlavaggi di routine.
·I requisiti di qualità dell'acqua per la pulizia sono gli stessi del sistema mCIP.
Regolazione del pH 1-2
Processo CIP: (controlavaggio → lavaggio) Maggiore o uguale a 2 volte → avvio CIP → ciclo → svuotamento sistema → (controlavaggio → lavaggio) Maggiore o uguale a 2 volte
● All'inizio e alla fine sono necessari almeno 2 cicli di controlavaggio e lavaggio.
● Il processo CIP di cui sopra è una pulizia ciclica di un agente, mentre il secondo agente viene pulito ripetendo il passaggio CIP dall'inizio.
04Tabella dei passaggi di controllo del programma

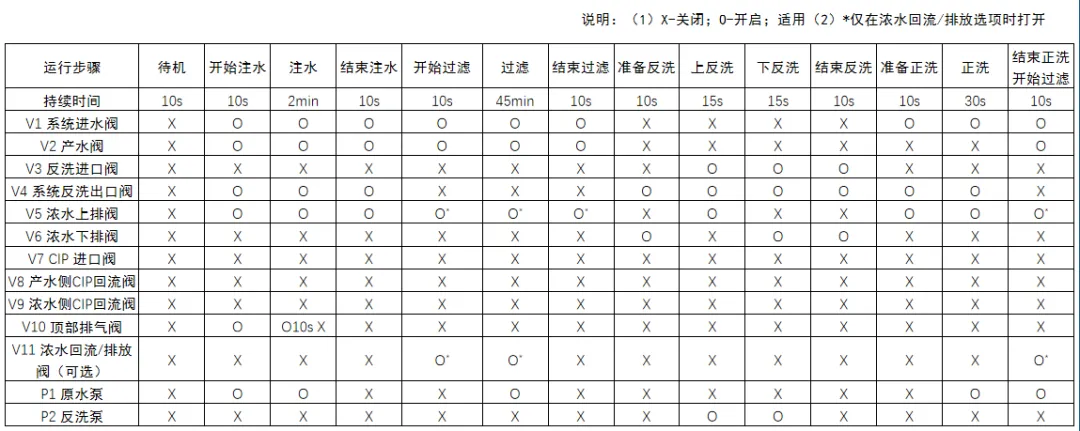

1. Programma di funzionamento del sistema a membrana
Tabella dei passaggi di controllo per il programma operativo del sistema a membrana di ultrafiltrazione in ceramica al carburo di silicio (perriferimento)

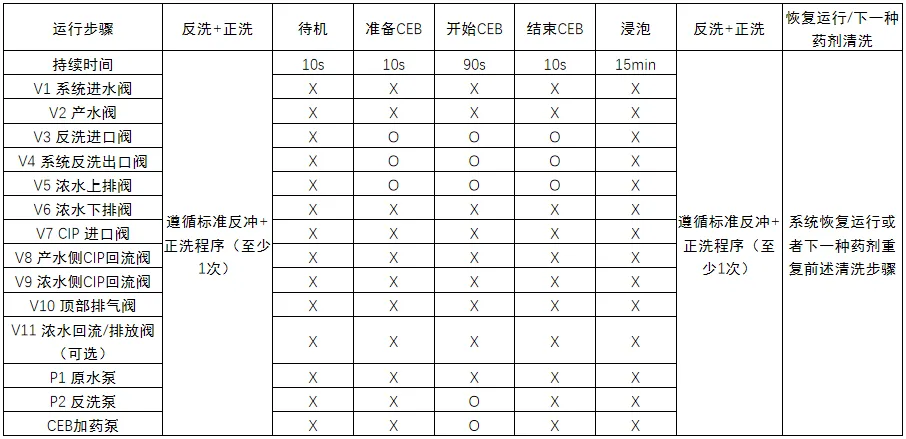

2. Sistema a membrana con controlavaggio chimico miglioratoprogramma(CEB)
Tabella dei passaggi di controllo del programma CEB per il sistema a membrana di ultrafiltrazione in ceramica al carburo di silicio (perriferimento)

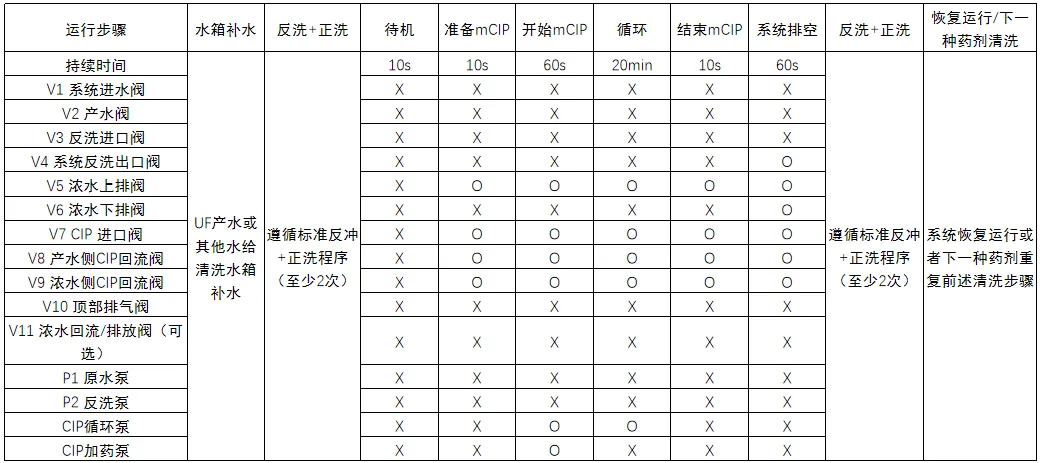

3. Sistema a membrana manutenzionecpenderein pprogramma pizzo (mCIP)
mTabella dei passaggi di controllo del programma CIP per il sistema a membrana di ultrafiltrazione in ceramica al carburo di silicio (perriferimento)
4.Sistema a membrana cpenderein pprogramma pizzo (CIP)
Tabella dei passaggi di controllo del programma CIP per il sistema a membrana di ultrafiltrazione in ceramica al carburo di silicio (perriferimento)
Considerando le differenze significative nella qualità dell'acqua in ingresso tra i diversi sistemi, è necessario determinare parametri operativi e di pulizia specifici, fasi, ecc. in base al debug in loco. Il contenuto sopra riportato è solo di riferimento. Se desideri avere informazioni più dettagliate, non esitare a lasciare un messaggio per una consulenza.
